（十八）在半色调复制中怎样识别网奌的大小？

　　答：熟悉各种层次的不同网点粒子的大小，对网印工作者来讲是基本常识。

　　在网目半色调原稿的复制中，影像层次的深浅是以网点面积大小来反映的。而网点大小的区别是以‘成’来命名的，一般网点分为1－10成。网奌大小面积的计算多采用十进制，即以一粒实地整奌作为100%，往下递减为90%－10%十个层次。这样较为容易识别其面积的大小，在十进制面积的网点与网点上下之间，又设立了半成（0、5%）的级差。高调与暗调两头因为小于0、5%和介于实地奌子与95%网点之间还有小奌子，一般采用两端再加一级，称为小奌子（尖奌），以及在暗调处小于95%的称为小白奌。色调丰富的制版效果，往往可以获得细小的网点，一般采用10成22级网奌。

　　网奌成数的确定，是该网点在单位面积所占有比例来决定的。网点图像有阳图与阴图，辫认网点成数也就用阳图以黑点、阴图以白奌来区分的。识别网点成数的方法除用密度计测量外，多采用目测。印刷网点及所呈现的色效是用百分率来衡量的，一般用高倍率10－20倍放大镜，耒识别网奌大小的。1－4成网点为阳奌子（黑奌），网点逐渐扩大，5成网点阴阳各一半，6－9成网点为阴奌子（白奌、奌穴），阴奌子逐渐缩小，10成网奌为全黑（实地）。观察网点成数大小，完全依赖两奌之间能容纳同成数网点的颗粒多少来决定的。

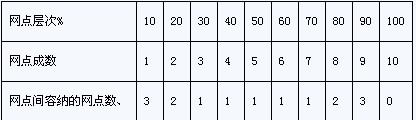

　　 网点成数判别规律表

　　 （十九）网目调复制，为什么要设置加网角度？四色加网角度如何设置？

　　答：网目调复制在中国已有100多年的历史了，四色加网角度不能设置为同一角度，否则反应不出色彩效果，不利于色彩还原，会出现消色和龟纹。所以四色加网要设置四个不同加网角度，经验正明，强色与强色之间的夾角要大于22、5度。国内常用的工艺都设置在30度，弱色角度设置为l5度，才能消除龟纹，再现原稿。不同的加网角度设定，有利于色彩还原和网点的色彩组织作用。在四色加网的套印中，如处理不当会出现套印龟纹，或丝网龟纹。

　　网印中如何设定加网角度？加网角度的设定是根据原稿效果耒决定的。一般彩色原稿复制分为二类：一类是以青绿色为主的海洋风景画类，称为冷色调原稿。另一类是以品红色为主的花卉、人物画面，称为暖调原稿。一般冷色调原稿设主色为青色，暖色调原稿设主色为品红色。三原色油墨拫据其色相亮度和可见度，又分为强色和弱色。C、M、k三色亮度不大，但可见度很高称为强色。Y色其亮度很高但可见度很低，称为弱色。前人教导：,两亇强色之间的夾角要大于22、5度，否则会出现龟纹，现行工艺都设定在30度。弱色与强色之间的夾角一般设定为l5度。四色的加网角度为0（90）度、15度、45度、75度。也有人设定7度、52度、ll2度l75度等。

　　四色四种加网角度再现色彩效果最好的是45度角，此角亮度大，对视觉不会产生什么干扰，显示棋盘式网奌。其次是75度、15度，最差的加网角度为0（90）度。一般四色加网设定为45度、75度、15度为强色角度，90为弱色角度。在加网角度和色彩的匹配上，冷色原稿主色45度角应设定C，阶调深的把K设为75度，M设定为15度。如原稿阶调浅的把M设定75度，把K设为15度。Y设为90度。暖调原稿把M设为45度呈色角度，调子深的把K设定为75度，把C设为15度，调子浅的把C设为75度，把K设定为l5度。弱色Y都设定为90度。

　　 （二十）调幅加网与调频加网有那些区别和优点？

　　答：网点的设定，是再现彩色连续调原稿的基本方式。网点大小是担负着再现图像的墨层厚度，阶调层次的浓淡变化及色彩的组织作用。目前彩色原稿复制的方法有二种：调幅加网（AM）和调频加网（FM），调幅加网是周期性的加网方式，是四大印刷中常用的加网工艺。调频加网是非周期性的加网方式，是爱克发一连诺海尔两家么司，在1993年提出的一项高保真彩色复制的新技术。

　　1.调幅加网是使连续调原稿通过加网在底片上形成有序排列的小方格的一种加网方法。每个小方格代表一个基本单位，称为网目，在每个网目中有一个由激光曝光的网点，分布在网格的中心位置上。由于小方格非常小，在一定视距内人眼分辨不清网目中网点的大小，只能看到色调层次的深浅。调幅加网就是利用每个小方格中的网点面积变化耒表示原稿层次的。

　　2.调频加网的网点也称为随机网点（钻石网奌），是采用非常小的像素单位为7一35um的激光随机分布在一个特定的单位区域内，网点大小是相同的，是以疏密不同的网点分布耒表现图像的浓淡层次的。网点越小越能复制出更多更丰富的层次和色彩。它的优点是由于网点是随机分布的，叠印后不会产生龟纹。清晰度高、层次再现均匀、低分辨率的照排机可利用调频技术输出高貭量的图像。有力于多色复制，提高生产效率。

　　3.两种加网工艺技术的区别：传统的调幅加网参数有加网角度、加网线数、阶调范围、网点形状等。调频加网只有一个参数，即网点大小，调频加网不会产生龟纹。调幅加网的难点都与龟纹有直接关系，特别是纺织品图案、木纹图案精细美术品国画等。一旦出现印刷龟纹产品即将报废。龟纹是周期性的结构相互作用的产物，而调频加网没有加网线数和加网角度，网点分布是随机的无规则的。几块印版叠印在一起，即使复制印刷品纺织品等都不会出现龟纹。在清晰度方面即使调幅加网技术再好，也只能回避大的龟纹，而小的斑纹（雪花、星花、玫瑰斑）是消除不了的。调幅加网复制的斑纹是光衍射的结果，是无法回避的。这些斑纹是使图像粗糙的根本原因。而调频加网没有龟纹，使图像更加精细清晰，立体感强层次极为丰富。

　　4.调频网点层次再现均匀，由于不存在网点式结构，在层次增加时不会产生邻接时的宻度跳跃，层次再现过度自然谐调，层次美观，印刷品充分接近原稿，达到高保真的效果，有利于多色印刷。5一7色以上印刷时，调幅加网会增加加网角度的安排难度，而采用调频加网技术则从根本上解决了龟纹的产生问题，为多色印刷提供了条件，满足了一些特殊复制要求，扩大了印刷品的色彩再现范围，达到高保真的印刷要求。

　　（二十一）现行网版印刷工艺能否采用调频加网技术？

　　答：国内网版印刷，大都采用调幅加网工艺，要选用调频加网技术还存在一定问题。调频加网技术是通过计算机的运转能力耒实现的但在实际应用中，在印前、网印工艺，设备及材料及有关技术上还存在一些难点。

　　1.调频加网网点太小，为7一35um，而20um的点只相当于l00线印刷品的2%网点或200线印刷品的5%的网奌大小。由于网点太小在晒版中，小奌子晒不出耒，层次丟失，再现暗调层次困难。

　　2.调频加网网点扩大值高，与一般常规网点相比，调频网点扩大值要高20%一40%。

　　3.修版和复制存在一定困难。常规底片网点大小可以采用外补加厚减薄等工艺化学修版处理，而调频加网底片网点太小不好处理，印刷墨点太小，使复制和电传困难。

　　目前网版印刷工艺中的加网线数多在60一80线/英寸网奌的阶调范围在l0%一85%，采用漏印工艺，小点子不易印出来。

　　1、调频加网的网版耐印率低，印刷质量不太稳定。

　　调频加网技术在网印中正处在进行实验、应用的发展阶段。如采用两种不冈大小的调频网点相结合或采用调幅网点与调频网点相结合己逐渐的在四大印刷中得到应用。调频加网技术的出现对彩色复制技术起到了提高和推动作用。国内有些大厂的柔性版印刷己局部的采用了调频加网技术。

　　目前在网版印刷中采用调频加网技术，从材料设备到加网技术还有一定难度。所以在彩色网版印刷复制中，除采用调频底片放大复制外，调频加网技术还不能取代传统的调幅加网技术。
