日立等开发出糖块大小的超小型UWB无线标签
2006-07-11 09:28:10.0 来源：日经BP社 责编：中华印刷包装网
日本YRP泛在网络研究所和日立制作所中央研究所，日前联合开发出了使用脉冲方式UWB（超宽带）技术进行通信的超小型无线标签“UWB Dice”。UWB Dice在边长1cm的正方盒中集成了1cm见方的主板、天线底板和钮扣电池（样品使用的是CR1025），主板上配置了控制用的微控制器和UWB RF芯片。

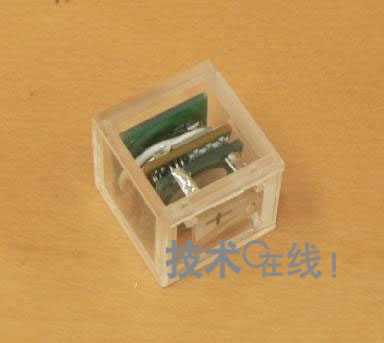

边长1cm的普通糖块大小的“UWB Dice”。集成了天线底板、主板和电池底板3层元件。照片所示的样品没装电池。
UWB中使用的无线信号其中心频率为4.1GHz，带宽为1.4GHz。每隔30ns发送一次2ns的脉冲。通信速度在250K～10Mbit/秒之间。在250Kbit/秒的传输速度下可确保30m的通信距离。RF部分的标准符合正在制定的IEEE802.15.4a。耗电量方面，发送时为19mA，待机时为1.0μA。假如采用每5分钟发送1次的模式，一个150mAh钮扣电池可以使用9年。
从另一侧看到的“UWB Dice”骨架模型

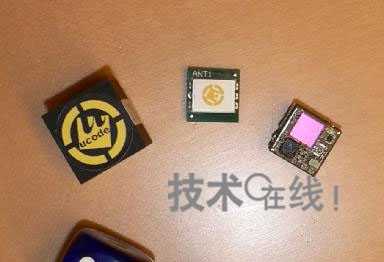

左起依次是标签盒、天线底板、主板。主板中正在闪光的部分是瑞萨科技生产的工作频率4MHz的微控制器“H8/SLP”。下方的黑色芯片集成了最新开发的UWB RF电路。
由多台基站接收脉冲，对其时间差进行测定后，即可确定标签位置，定位精度为30cm。在记者发布会上对所设想的药品货架进行了演示。比如，使用此功能实时显示每个货架上放置了哪些药品，弄错放置位置或者内置于标签的传感器检测到保存位置温度上升时可发出警告。

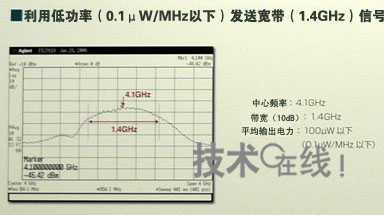

输出信号的特性。中心频率为4.1GHz，带宽为1.4GHz。
对于UWB Dice，YRP泛在网络研究所代表东京大学教授坂村健介绍说：“其完成度已达到立刻就能投入商用的水平。”不过，“日本国内尚无使用UWB通信的法律。加上相关法规的完善，在日本国内可投入实际应用恐怕要等到2007年3月前后。”坂村预测说。

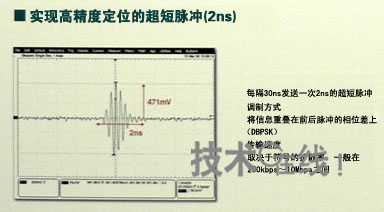

所发生的脉冲波形。脉冲长度为2ns。
东京大学教授坂村健使用药品货架进行了演示。基本上能够在监视器上实时显示哪些药品在哪个货架上。另外，检测药品被放到其他位置以后，画面上会出现警告。
YRP泛在网络研究所和日立今后将继续对其加以改进，在UWB Dice中加入接收功能，使之能够用在传感器网络等领域。“估计明年就能向大家展示可收发的UWB Dice”（坂村）。
