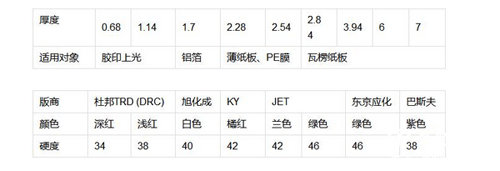

一、常见柔性版印刷版材参数

二、怎样设计便于套印的柔性版墨图

    在印刷过程中，人们常常关注的一个关键指标就是套印，因为套印不准所造成的废品往往在全部废品中占很大的比例。虽然柔版印刷机制造商在设计及加工过程中已为精确套印提供了良好的基础，自动监控系统也为精确套印提供了保障，但操作者的技术水平与熟练程度对套印精度也有很大影响。如果在设计墨图时，能够为方便套印作一些调整，可以大大减轻印刷时的工作难度，降低废品率。最简单的办法是设计原始墨稿时尽量采用反白字，或者在两种颜色之间挖空，形成一个反白的轮廓，也可以在两种颜色套印的边缘处覆盖上第三种稍粗的深色轮廓线，对于较精细印品的印刷，可采用陷印（Trapping）技术，陷印量的大小取决于印刷机的精度、印刷所用纸张的质量及操作者的水平。陷印处理在计算机上很容易实现，若没有计算机，只有现成的分色片，可以使用专门的陷印处理机（TrappingModifier），输入陷印量的数值，机器会自动产生一张经陷印处理的软片。如果也没有陷印处理机，则可在分色片与拷贝胶片之间放入一张透明隔片，用单一点光源拷贝机曝光，同样可以得到类似效果的软片。

制作柔版对软片种类有什么要求

    将柔性版材放在制版机上正面曝光时，为保证软片与柔版印刷表面贴合的质量，制版机都装有真空泵抽真空，同时要求软片靠近柔版的一面必须是粗糙的（磨砂），这样可以防止软片与柔版之间残存有气泡而影响柔版印刷面的质量，压软片与柔版边缘所用的压条也要采用带有压痕，能横向导气的一种。另外对软片的黑度及透明度也有具体的要求。

三、怎样在一张印版上同时做出高质量的网线版与实地版

    一般来讲，在柔印机印刷机组足够的情况下，同样颜色的网线版与实地版应分成两张制作，因为网线版印刷时需要较薄的墨层，而实地、线条版则需要较厚的墨层。然而在某些特殊情况下，却需要将同一颜色的网线与实地图像晒制到同一张版上。在这种情况下，一方面，在印刷时，选择网纹辊要折衷考虑，通常要优先满足网线版的印刷要求，而以牺牲实地墨层厚度为代价，另一方面，在制版时，要掌握不同的曝光时间，以保证同一张印版上网线与实地部分的质量。网线图像部分与实地部分的区别主要在于腐蚀深度不同，网线部分要想在刷洗印版的过程中「站住」，需要有较强的根基，因而腐蚀深度要浅些。可以通过遮住局部的办法，以不同的背曝光时间得到不同的腐蚀深度。正面曝光时间也应该用类似的方法做，不过据说目前柔版版材制造商推出了一种最新型的柔性版材，不论印刷部分是网线还是实地，这种版材只需要统一的一个正面曝光时间，避免了多次曝光的麻烦，使柔版制版更方便。

四、使用刮墨刀应注意什么

    传墨系统中使用刮墨刀与否是可选择的，对于比较粗糙的实地印刷或者UV上光，就没有必要使用刮墨刀，只需调整橡胶提墨辊与网纹辊之间的压力，便可以得到大致均匀的墨层。而对于一般印品的印刷，都应使用刮墨刀，这时橡胶辊与网纹辊之间的压力应小些，保证有足够的墨均匀打到刮墨刀刃处，这样在刮墨刀後面才能得到一个均匀的墨层。此外还应细心调整刮墨刀架上的螺钉，螺钉可以改变刮墨刀局部与网纹辊表面的接触压力。如果上述方法不奏效，即仍得不到平滑均匀的墨层，则可以检查刮墨刀刀刃，看其是否有物理损伤或生，也可能是固定刮墨刀架的螺钉松动，造成刀刃与网纹辊轴线不平行。对有细小缺陷的刮墨刀不要轻易报废，可以在其它空余印刷机组上使其随机器磨合，待缺陷磨去后再使用。一把刮墨刀在寿命期内即使磨去数个毫米的宽度，仍能继续使用。

五、为甚么使用水墨要同时监控pH值及黏度

    大家都知道，印刷油墨黏度的变化对印版的上墨量有直接影响，所以说油墨黏度若发生变化也会影响印刷质量。因此，一般在印刷过程中要监控油墨的黏度，这一点在凹版印刷中显得尤为重要，因为凹印多采用低黏度的溶剂型油墨，溶剂挥发快，黏度易发生变化。但柔性版印刷与凹版印刷有很大的不同，前文讨论水基墨的成分时曾提到「胺」，它是增溶树脂，决定水基油墨的酸碱度。通常水基油墨的pH值范围应在8.8~9.5，这时水基油墨的印刷性能最好，印品质量最稳定。由于在印刷过程中胺在不断挥发，操作人员还会不时地向墨里加入新墨和各种添加剂，油墨的pH值随时都可能发生变化。当pH值高于9.5时，碱性太强，水基油墨的黏度会降低，乾燥速度变慢，耐水性能变差；当pH值低于8.8即硷性太弱时，水基油墨的黏度会升高，墨易乾燥，堵到版及网纹辊上，引起版面上污，并且产生泡沫。

    所以水基油墨的pH值被当今柔版印刷界视为控制生产过程的一个最关键的因素，从某种意义上讲，pH值的控制甚至比黏度控制还重要，我们建议用户把pH值与黏度联系起来进行监控。这是一种新的尝试，最好是除黏度杯外再准备一个简单的pH值指示器。操作人员不仅要了解所用的各种油墨添加剂的pH值及它们的变化情况，而且在印刷时应严格按照供应商提供的技术资料进行操作。至于黏度与pH值应该控制到甚么程度，我们认为在可行的前提下愈精确愈好。因为水基墨只有一个pH值与黏度的最佳配合点，这时，水基墨能适应由印刷机、网纹辊、传墨系统、柔性印版、承印物、烘乾系统以及车间环境所组成的一个外部环境。经验表明，当在一种颜色上面套印另一种颜色时，应该逐步提高油墨的黏度并逐步降低油墨的pH值。这样做有助于油墨的干燥，防止后印的墨使先印的已经乾燥的墨再次变湿而影响印品质量。

    顺便提一下，一些特殊的水基油墨的pH值范围不同于普通水基墨，如金银墨的pH值为7.5~8.0，荧光墨则为7.5~8.3。常用水基油墨添加剂的种类及使用方法：

1.pH值稳定剂 

    众所周知，pH值对于水基墨的性能稳定与否至为重要，所以印刷车间首先应备有pH值稳定剂。pH值稳定剂可补充印刷过程中从传墨系统中挥发出的胺和水，有助于油墨黏度的稳定，保证印刷质量。根据承印物的不同，pH值稳定剂又分为普通型与薄膜型。印刷精细的网线时，要使用专用的pH值稳定剂。一般pH值稳定剂的用法是每30~40分钟加入总墨量的1~2%搅拌均匀，或将稳定剂加入循环墨泵中。

2.消泡剂

    一般在开始印刷前向墨中加入适量的消泡剂，以防止油墨起泡沫，印刷过程中必要时还可再加入适量的消泡剂。消泡剂的用量每次不超过总墨量的0.5~1%。

3.快乾、慢乾剂 

 可根据印刷机实际印刷速度向墨中加入快乾、慢乾剂，适当地改变水基油墨的乾燥速度，以得到较满意的印刷效果。其用量为总墨量的1~2%。

4.撤淡剂  在pH值与黏度不变的前提下，加入撤淡剂可使某种油墨的颜色浓度降下来。其用量应视具体情况而定。

5.稀释剂  在墨中加入稀释剂可在不影响pH值的情况下，使变稠的水基墨的黏度降下来。其用量绝不能超过总墨量的5%。

6.增强剂   增强剂可以增强印刷油墨或亮光油对承印材料的附着性，其用量一般为总墨量的1~2%。

7.除静电剂  除静电剂可有效防止印刷机上静电的积聚，其用量一般为总墨量的0.5~1%。   

    针对目前多种品牌进口水基墨及国内厂家试制的水基墨都试图占领市场的形势，我们建议用户首先熟悉一种权威品牌水基墨的各种性能和相应添加剂的使用，待印刷质量稳定后再试用别的品牌，一般应避免两种品牌的水基墨或添加剂混合使用，因为不同品牌的油墨或添加剂其配方也不尽相同。我们曾遇到过将一种国产慢乾剂加到进口水基墨中后发生沉淀反应的现象。

六、用水基墨印刷非吸收性材料时应注意甚么

    采用柔版水基油墨印刷薄膜、铝箔等非吸收性承印材料时，首先应选择合适的印刷油墨。由于过去凹印使用的是苯墨或酒精墨，溶剂的表面张力值都在每厘米28达因以下，所以对於一般的薄膜，凹印油墨的附着不成问题，有的薄膜甚至事先不用进行放电处理即可以印刷。但对于水基墨来讲，油墨的附着性能很关键。为了避免损失，一般要在正式印刷前做大量试验，以便选择黏着性较好的油墨，应使水基墨或UV墨相对于承印材料的表面张力值保持在每厘米38达因以上。可以使用一支达因值测试笔测试承印材料的表面张力。达因值测试笔是一种带有毛毡笔尖的彩色水笔，在承印材料的表面画出一道湿痕，然后观察这道湿痕是否会呈现球状油膜，需要多长时间才会形成球状油膜，并以此来判断水基墨在承印材料上的附着性能。此法的缺点是测试笔使用多次后容易弄污而影响其准确性。

    对于以塑料薄膜为承印材料的柔印机用户，应尽量选购那些经过放电处理的薄膜，并且在柔印机上还应安装一个放电处理器(CORONATREATER)，以便在印刷前再次对薄膜进行放电处理，以保证薄膜的最高表面张力值。因为即使用户购买的是经过放电处理的薄膜，当薄膜存放时间过久或存放不当时也会使原来的处理效果减弱直至消失，影响油墨的附着。而如果选购未经放电处理的薄膜，仅靠印刷前的一次放电处理也较难使薄膜具有良好的油墨附着性，难以达到理想的印刷效果。

    为了再次确认油墨在承印材料上附着的牢度，在打样后还可以做如下几项试验：

1.耐刮性试验  

    用拇指的指甲施加中等压力，在印完并已乾燥在薄膜上的墨层处反复刮多次，如果墨层出现刮痕或油墨脱落则说明油墨的附着不理想。

2.耐胶带剥离性试验  

    用3M牌610或810黏胶带均匀黏到印刷样品上，并用手指在胶带的背面压一遍使之黏牢，然后用手抓住胶带的两端以中等速度拉起，观察油墨被胶带黏起的情况。只要胶带上有油墨就表明油墨在该种承印材料上的附着性不好。

3.耐乾摩擦试验  

    将两张印样的印刷面相对叠放在一起，施加2~4磅的压力反复摩擦，有擦痕或油墨脱落则表明油墨附着性差。

4.耐湿摩擦试验  

    方法与上述耐乾摩擦性试验类似，只是在两张印样中间需加一点水。

5.耐洗涤剂试验  

    在印样上滴一滴或数滴硷性洗涤剂，15秒後用纸巾或乾净的软布将其吸乾净，然后用中等压力擦试，印刷的图文部分如有任何变化则表明油墨的附着性不好。经过上述试验，如果发现某种油墨性能不能满足承印材料的印刷要求，则应更换其它品牌的油墨，并继续试验直至找到合适的油墨为止。
