方便维护和管理:布线标签标识的要求
2010-05-28 09:10:52.0 来源:中国IT实验室 责编:喻小唛
- 摘要:
- 电缆标识最常用的是覆盖保护膜标签,这种标签带有粘性并且在打印部分之外带有一层透明保护薄膜,可以保护标签打印字体免受磨损。除此之外,单根线缆/跳线也可以使用非覆膜标签,旗式标签,热缩套管式标签。
【CPP114】讯:标识要求
布线标签标识系统的实施是为了为用户今后的维护和管理带来最大的便利,提高其管理水平和工作效率,减少网络配置时间。
所有需要标识的设施都要有标签,每一电缆、光缆、配线设备、端接点、接地装置、敷设管线等组成部分均应给定唯一的标识符。标识符应采用相同数量的字母和数字等标明,按照一定的模式和规则来进行。建议按照“永久标识”的概念选择材料,标签的寿命应能与布线系统的设计寿命相对应。建议标签材料符合通过UL969(或对应标准)认证以达到永久标识的保证;同时建议标签要达到环保RoHS指令要求。所有标签应保持清晰、完整,并满足环境的要求。标签应打印,不允许手工填写,应清晰可见、易读取。特别强调的是,标签应能够经受环境的考验,比如潮湿、高温、紫外线,应该具有与所标识的设施相同或更长的使用寿命。聚酯、乙烯基或聚烯烃等材料通常是最佳的选择。要对所有的管理设施建立文档。文档应采用计算机进行文档记录与保存,简单且规模较小的布线工程可按图纸资料等纸质文档进行管理,并做到记录准确、及时更新、便于查阅、文档资料应实现汉化。
1. 户内和户外的使用
对于户内和户外的使用的标签,应能够经受环境的考验,比如潮湿、高温、紫外线,应该具有与所标识的设施相同或更长的使用寿命。建议标签材料符合通过UL969(或对应标准)认证以达到永久标识的保证;同时建议标签要达到环保RoHS指令要求。
2. 电缆标识

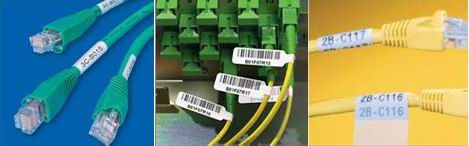

电缆标识最常用的是覆盖保护膜标签,这种标签带有粘性并且在打印部分之外带有一层透明保护薄膜,可以保护标签打印字体免受磨损。除此之外,单根线缆/跳线也可以使用非覆膜标签,旗式标签,热缩套管式标签。常用的材料类型包括:乙烯基,聚酯和聚氟乙烯。
图例:

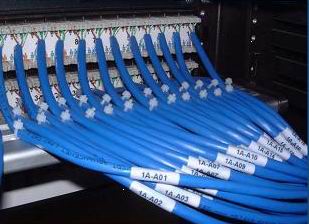

对于成捆的线缆,建议使用标识牌来进行标识。这种标牌可以通过打印机进行打印,尼龙扎带或毛毡带与线缆捆固定,可以水平或垂直放置, 标识本身应具有良好的防撕性能,并且符合ROHS对应的标准。
电缆标识最常用的是覆盖保护膜标签,这种标签带有粘性并且在打印部分之外带有一层透明保护薄膜,可以保护标签打印字体免受磨损。除此之外,单根线缆/跳线也可以使用非覆膜标签,旗式标签,热缩套管式标签。

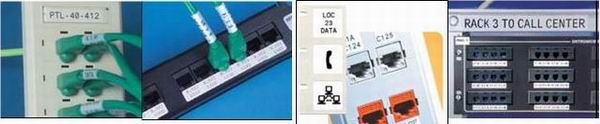

3. 配线面板/出口面板的标
配线面板标识主要以平面标识为主,要求材料够经受环境的考验,且符合ROHS对应的环境要求,在各种溶剂中仍能保持良好的图像品质,并能粘贴至包括低表面能塑料的各种表面。标签应打印,不允许手工填写,应清晰可见、易读取。所有标签应保持清晰、完整,并满足环境的要求。
